LL-Flux：RTSP流视频链路延迟优化

2025-12-05

LL-Flux：RTSP流视频链路延迟优化

Pipeline

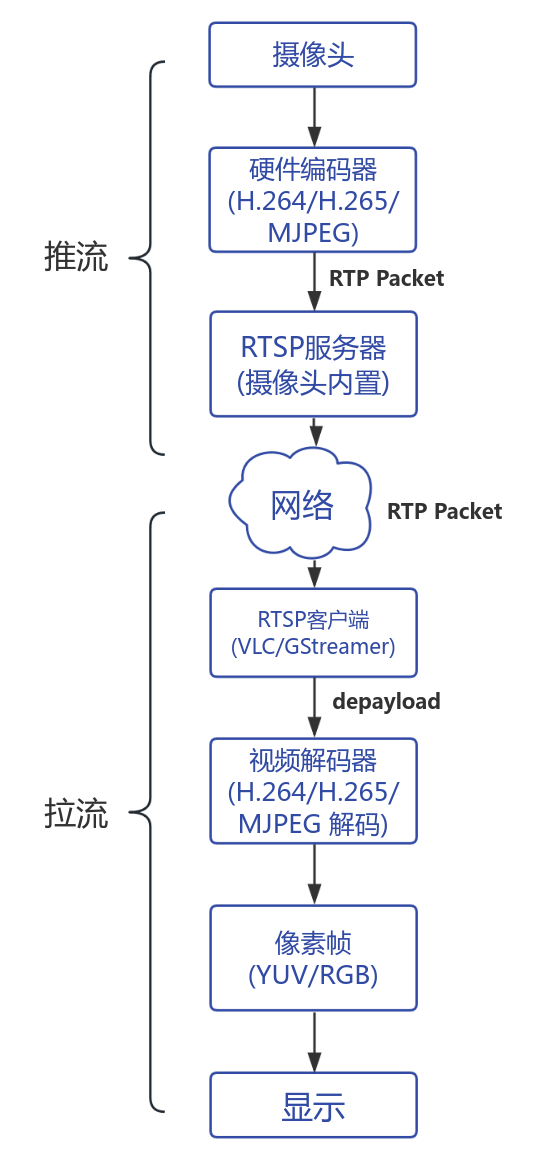

图1-RTSP视频流流程图

图1-RTSP视频流流程图

RTP/RTSP

RTSP = 控制协议（control protocol）
RTP = 承载媒体数据的实时传输协议（transport protocol）

RTP

实时传输协议（Real-time Transport Protocol）,为数据提供了具有实时特征的端对端传送服务,用于实时传输数据。该协议提供的信息包括：时间戳（用于同步）、序列号（用于丢包和重排序检测）、以及负载格式（用于说明数据的编码格式）。

RTSP

实时流传输协议（Real Time Streaming Protocol，RTSP），TCP/IP协议.该协议定义了一对多应用程序如何有效地通过IP网络传送多媒体数据。RTSP在体系结构上位于RTP和RTCP之上，它使用TCP或UDP完成数据传输。

延迟原因分析:

  1. 缓冲区（Jitter Buffer）大小不同 → 延迟不同;
  2. 解码器实现不同 → 延迟不同;
  3. 是否等待时钟同步;
  4. RTP depayload 的策略不同

RTSP协议图:

图2-RTSP协议图

图2-RTSP协议图

视频编码/解码

视频编码格式

格式 类型 特点 带宽需求
H.264（AVC） 有损视频编码（帧内+帧间） 压缩效率高、延迟中等 4–8 Mbps
H.265（HEVC） 有损视频编码（帧内+帧间），H.264 的升级版 压缩效率更高（节省带宽） 2–5 Mbps
MJPEG（Motion JPEG） 一系列 JPEG 图片组成的视频 每帧独立，无帧间预测 → 低延迟 100–300 Mbps

解码方式

VLC

VLC 使用 FFmpeg 解码器,直接打开一个 RTSP 链接,自带较大的 jitter buffer / caching。许多缓存、时间同步都封装在内部，难以完全关闭。

###GStreamer

用于创建流媒体应用程序的框架,更加开源。GStreamer提供用于多媒体应用程序的API, 插件架构, 流水线架构, 流水线架构, 媒体类型处理/协商机制, 同步机制等等。gstreamer基于glib实现,用C语言来实现面向对象思维。

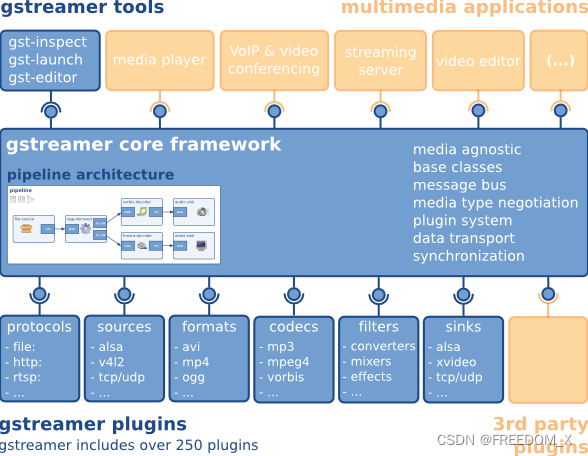

图3-GStreamer

图3-GStreamer

高性能

基础概念

  1. 元素(Elements):

    element 是执行某个媒体处理步骤的“功能模块”。每个 element 只做一件事，比如读取视频、拆包、解码、转换格式或输出画面。把多个 element 顺序连接起来，就形成一条完整的数据处理流水线（pipeline），数据会从源头一路经过这些模块处理后最终被播放或保存。

    一个功能模块，例如：

    元件 功能
    rtspsrc RTSP 拉流
    rtph265depay RTP 去封包
    avdec_h265 H.265 解码（来自 FFmpeg）
    videoconvert 视频格式转换
    x264enc H.264 编码
    autovideosink 显示

  2. Pads:

    Pad 是 GStreamer 元素的输入/输出接口：，用来把元件连接起来让数据从一个元件流向另一个。每个 Pad 有自己能处理的数据类型（Caps），只有当两个 Pad 的类型兼容时才能连接，从而保证解码、转换、播放等处理模块之间的数据能够正确流动。数据在 pipeline 中是通过这些 Pad 单向流动的。

    • src pad（输出）
    • sink pad（输入）

    元素之间用 pad 连接成 pipeline。

    elementA.src → elementB.sink

  3. Caps:

​ 描述媒体格式，确保上下游格式匹配如：

video/x-h264
video/x-raw,format=I420,width=1280,height=720

  1. Bin and Pipeline（管线）:

    Bin 是一组元素（element）的容器，本身也被当作一个元素来使用。它的作用是把多个元素打包成一个整体，让应用程序更容易管理复杂的 pipeline，例如一次性控制整个子系统的状态或统一接收内部元素产生的消息。

    Pipeline 是最高级的 Bin，负责启动数据流、同步所有元素并管理媒体处理过程。Pipeline是多个元素的一条处理链路，即写的命令。例如：

    gst-launch-1.0 rtspsrc ! rtph265depay ! avdec_h265 ! autovideosink

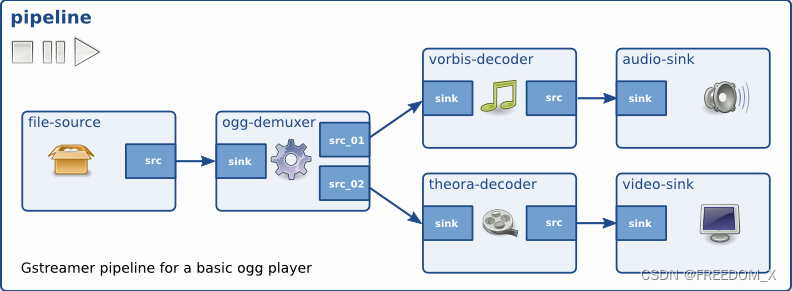

图4-GStreamer-Pipeline

图4-GStreamer-Pipeline

Pad是一个element的输入/输出接口，分为src pad（生产数据）和sink pad（消费数据）两种。两个element必须通过pad才能连接起来，pad拥有当前element能处理数据类型的能力（capabilities），会在连接时通过比较src pad和sink pad中所支持的能力，来选择最恰当的数据类型用于传输，如果element不支持，程序会直接退出。在element通过pad连接成功后，数据会从上一个element的src pad传到下一个element的sink pad然后进行处理。当element支持多种数据处理能力时，我们可以通过Cap来指定数据类型.

通讯

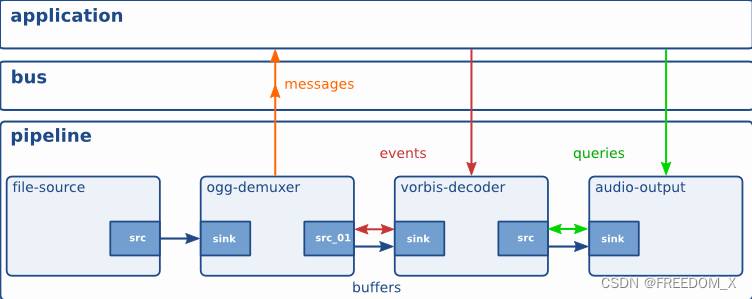

图5-GStreamer-communicate

图5-GStreamer-communicate

相机测试

硬解码

在非jetson环境下不推荐

环境配置

在新版Uubuntu22.04下安装Gstramer，会安装高版本的Gstreamer就不会出现该问题（Windows下高版本也不会），只有Ubuntu20.04及以下版本才会出现。

  1. linux平台下的gstreamer安装
# 安装Gstreamer软件
sudo apt install gstreamer1.0-tools  gstreamer1.0-alsa  gstreamer1.0-plugins-base  gstreamer1.0-plugins-good  gstreamer1.0-plugins-bad  gstreamer1.0-plugins-ugly  gstreamer1.0-libav  gtk-doc-tools -y
# 安装Gstreamer开发包
sudo apt install libgstreamer1.0-dev  libgstreamer-plugins-base1.0-dev  libgstreamer-plugins-good1.0-dev  libgstreamer-plugins-bad1.0-dev  libgstrtspserver-1.0-dev -y

测试指令

gst-launch-1.0 -v videotestsrc pattern=0 ! "video/x-raw,framerate=30/1,width=800,height=600" ! timeoverlay ! autovideosink
  1. 下载gst-plugins-bad

查看gstreamer版本

gst-launch-1.0 --version

ubuntu20.04的版本为1.16.3，下载gst-plugins-bad源码包

# 下载源码并解压
wget <https://gstreamer.freedesktop.org/src/gst-plugins-bad/gst-plugins-bad-1.16.3.tar.xz>
tar -vxf gst-plugins-bad-1.16.3.tar.xz
  1. 安装Nvidia的Video Codec SDK

gst-plugins-bad编译过程依赖的库及头文件，需要从NVIDIA官网下载，下载地址：NVIDIA VIDEO CODEC SDK - Get Started | NVIDIA Developerm

下载完成后并解压，将头文件和库文件拷贝至/usr/loocal下:

sudo cp Video_Codec_SDK_13.0.19/Interface/* /usr/local/cuda/include
sudo cp Video_Codec_SDK_13.0.19/Lib/linux/stubs/x86_64/* /usr/local/cuda/lib64/stubs
  1. 编译

在gst-plugins-bad目录下开启终端，运行以下命令，需要根据版本更改cuda。

查看cuda版本指令:

nvcc --version
./autogen.sh
NVENCODE_LIBS="-L/usr/local/cuda/lib64/stubs" NVENCODE_CFLAGS="-I/usr/local/cuda/include" ./configure --enable-nvdec --enable-nvenc --enable-openh264 --with-cuda-prefix="/usr/local/cuda-11.8"

进入sys/nvdec目录进行编译硬解码

cd sys/nvdec
make -j8
sudo make install

进入sys/nvdec目录进行编译硬编码

cd sys/nvenc
make -j8
sudo make install
  1. 添加环境变量
echo export GST_PLUGIN_PATH="/usr/local/lib/gstreamer-1.0" >> ~/.bashrc
  1. 测试
gst-inspect-1.0 nvdec
gst-inspect-1.0 nvh264enc

软解码

  1. TCP + latency=0 ; rtph265depay + h265parse + avdec_h265 ; videoconvert + autovideosink
gst-launch-1.0 -v rtspsrc location=rtsp://192.168.144.25:8554/main.264 protocols=tcp latency=0 ! \\
rtph265depay ! h265parse ! avdec_h265 ! videoconvert ! autovideosink

delay = 220ms+

  1. TCP + latency=0 ; drop-on-latency=true ; sync=false
gst-launch-1.0 -v \\
rtspsrc location=rtsp://192.168.144.25:8554/main.264 protocols=tcp latency=0 drop-on-latency=true ! \\
rtph265depay ! h265parse ! avdec_h265 ! videoconvert ! autovideosink sync=false

delay = 160ms+
