#全景相机-Mid360彩色点云着色

pipeline：

1. 输入：
   • 雷达 + IMU：Mid360 LiDAR + IMU
   • 全景相机：Insta360 X4
2. 雷达跑一个LIO
3. 相机根据外参标定得到的结果，将图像在点云上进行投影着色。

相机SDK

参考文档：Insta360中文SDK文档

民间Ros-Driver地址(X4不可直接使用): Insta-ros-driver

民间Ros-Driver+我的魔改版地址: Insta-ros-driver

官方SDK地址:Insta-SDK (我已经向官方申请好了,不用再去申请了)

驱动安装

sudo apt-get install libusb-dev
sudo apt-get install libudev-dev
sudo apt install libavcodec-dev libavformat-dev libavutil-dev libswscale-dev pkg-config

在Linux系统上，演示程序必须使用sudo运行。

更新固件

下载Insta360手机App，与设备进行WiFi连接后选择更新固件。

连接与模式切换

默认情况下，当你将Insta360相机连接到计算机时，相机会自动切换到U盘模式，使相机成为一个USB存储设备。 我们需要将相机切换到正确模式，才能连接并控制它。

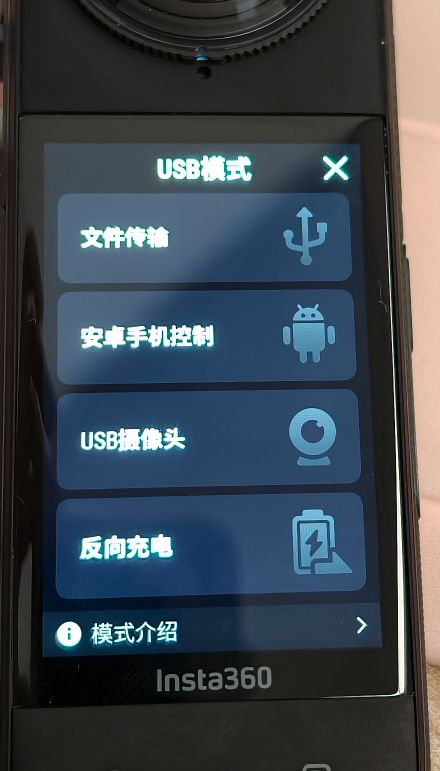

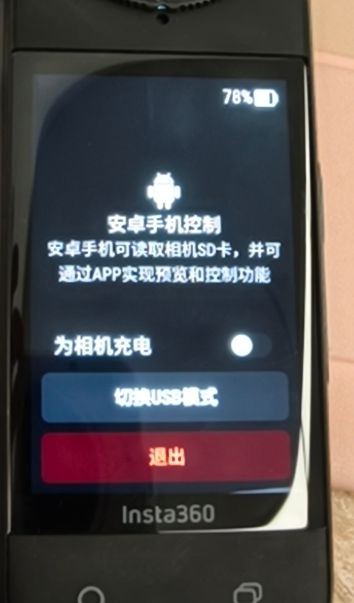

使用一根可以传数据的usb线,连接后，弹出模式选择的界面，选择“Android手机控制”模式，等待切换成功。

创建udev规则

 sudo gedit /etc/udev/rules.d/99-insta360.rules

# 在文件中写入
SUBSYSTEM=="usb", ATTR{idVendor}=="2e1a", ATTR{idProduct}=="0002", MODE="0666", SYMLINK+="insta360"

输入ls -l /dev/insta360查看:
lrwxrwxrwx 1 root root 15 1月 30 22:10 /dev/insta360 -> bus/usb/003/022

即为绑定成功

运行

roslaunch insta360_ros_driver bringup.launch

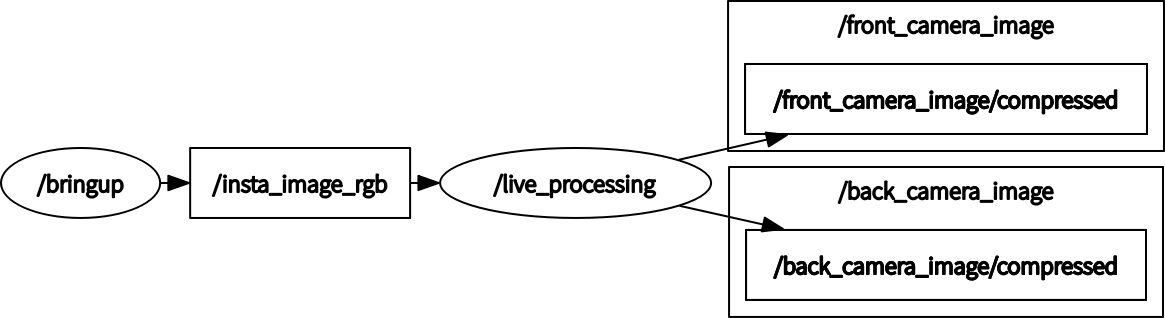

节点图:

主要修改了main.cpp函数中的OnVideoData函数.

连接本地Insta360X4,会有报错,但只要rostopic有数据就是正常的.有时候启动不成功多多插拔几次

使用image_saver.py可以订阅话题图片.

不管VideoResolution被设置成什么,输出图像始终是2880*1440(前+后),只能拉取到该分辨率的流,官方未发布拉取高清流的方法.

全景相机内参标定

参考文章：全景相机标定

使用Kalibr+棋盘格标定板进行标定.

front相机标定结果

cam0:
  cam_overlaps: []
  camera_model: omni
  distortion_coeffs: [0.09747877595536, -0.3376643796134572, -0.0009491186352457004, 0.00011504754493873151]
  distortion_model: radtan
  intrinsics: [1.2425811604992385, 892.485973534534, 892.9563621015641, 718.6189149155972, 722.4093921039683]
  resolution: [1440, 1440]
  rostopic: /camera/image

back相机标定结果

cam0:
  cam_overlaps: []
  camera_model: omni
  distortion_coeffs: [0.09568054411527066, -0.3217603520590313, 0.0014165036338120724, -0.00048654825885449557]
  distortion_model: radtan
  intrinsics: [1.25247258539852, 892.381529983635, 892.4736063672572, 721.1075859302954, 717.7031284815047]
  resolution: [1440, 1440]
  rostopic: /camera/image

全景相机-雷达外参标定

参考文章：激光相机数据融合（6）–激光相机标定

最终使用的方法还是FAST-Calib,当作两个鱼眼相机处理.

front相机标定结果

# FAST-LIVO2 calibration format
cam_model: Pinhole
cam_width: 1440
cam_height: 1440
scale: 1.0
cam_fx: 892.486
cam_fy: 892.956
cam_cx: 718.619
cam_cy: 722.409
cam_d0: 0.09748
cam_d1: -0.33766
cam_d2: -0.000949
cam_d3: 0.000115

Rcl: [  0.033727,  -0.999388,   0.009324,
        0.188078,  -0.002816,  -0.982150,
        0.981575,   0.034879,   0.187868]
Pcl: [  1.020967,   0.554951,   6.556103]

back相机标定结果

# FAST-LIVO2 calibration format
cam_model: Pinhole
cam_width: 1440
cam_height: 1440
scale: 1.0
cam_fx: 892.382
cam_fy: 892.474
cam_cx: 721.108
cam_cy: 717.703
cam_d0: 0.0956805
cam_d1: -0.32176
cam_d2: 0.0014165
cam_d3: -0.00048655

Rcl: [  0.014816,  -0.992748,  -0.119301,
        0.136128,   0.120206,  -0.983372,
        0.990580,  -0.001671,   0.136922]
Pcl: [  0.905396,  -0.232314,   3.009219]

点云着色

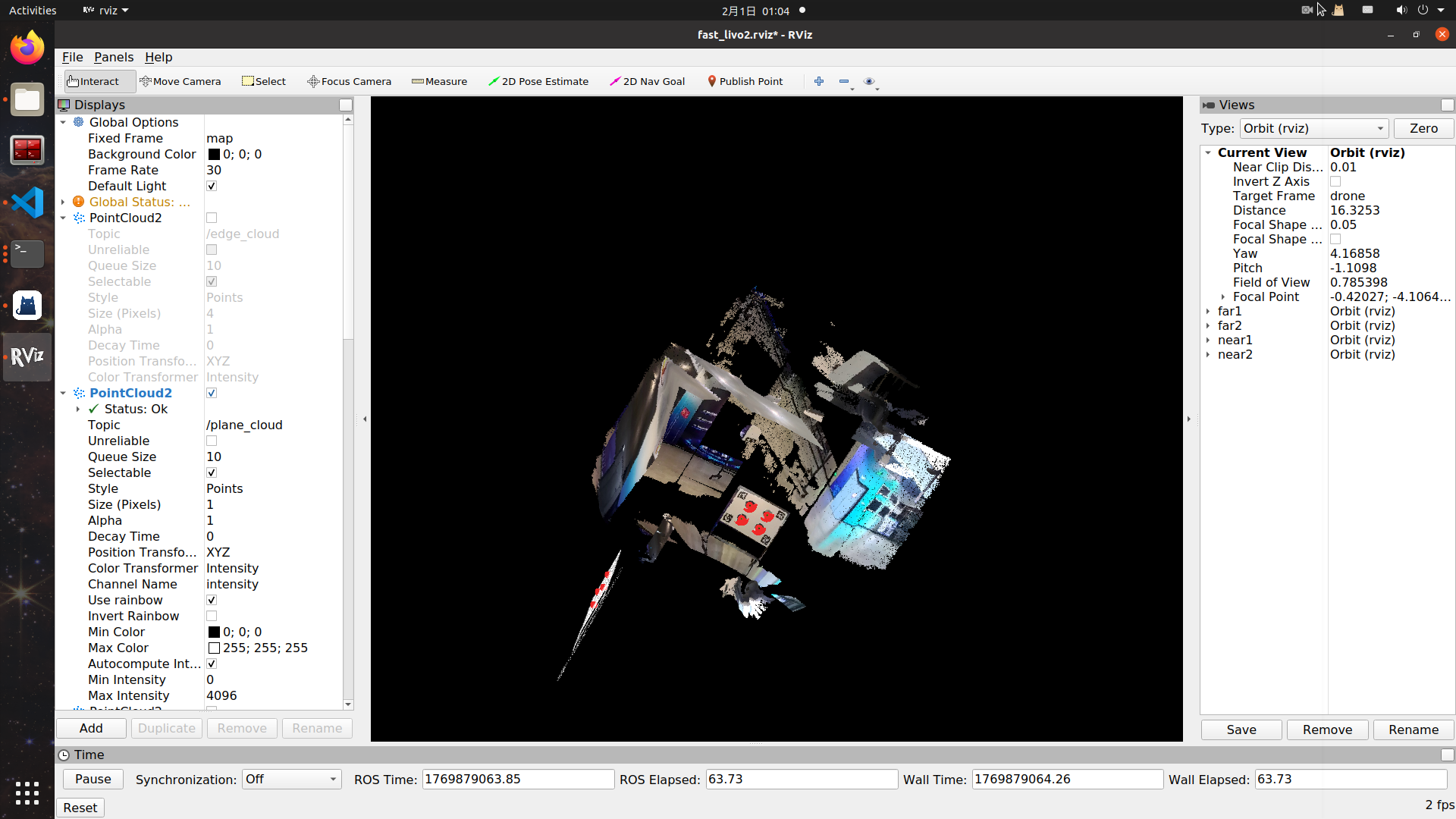

front相机着色

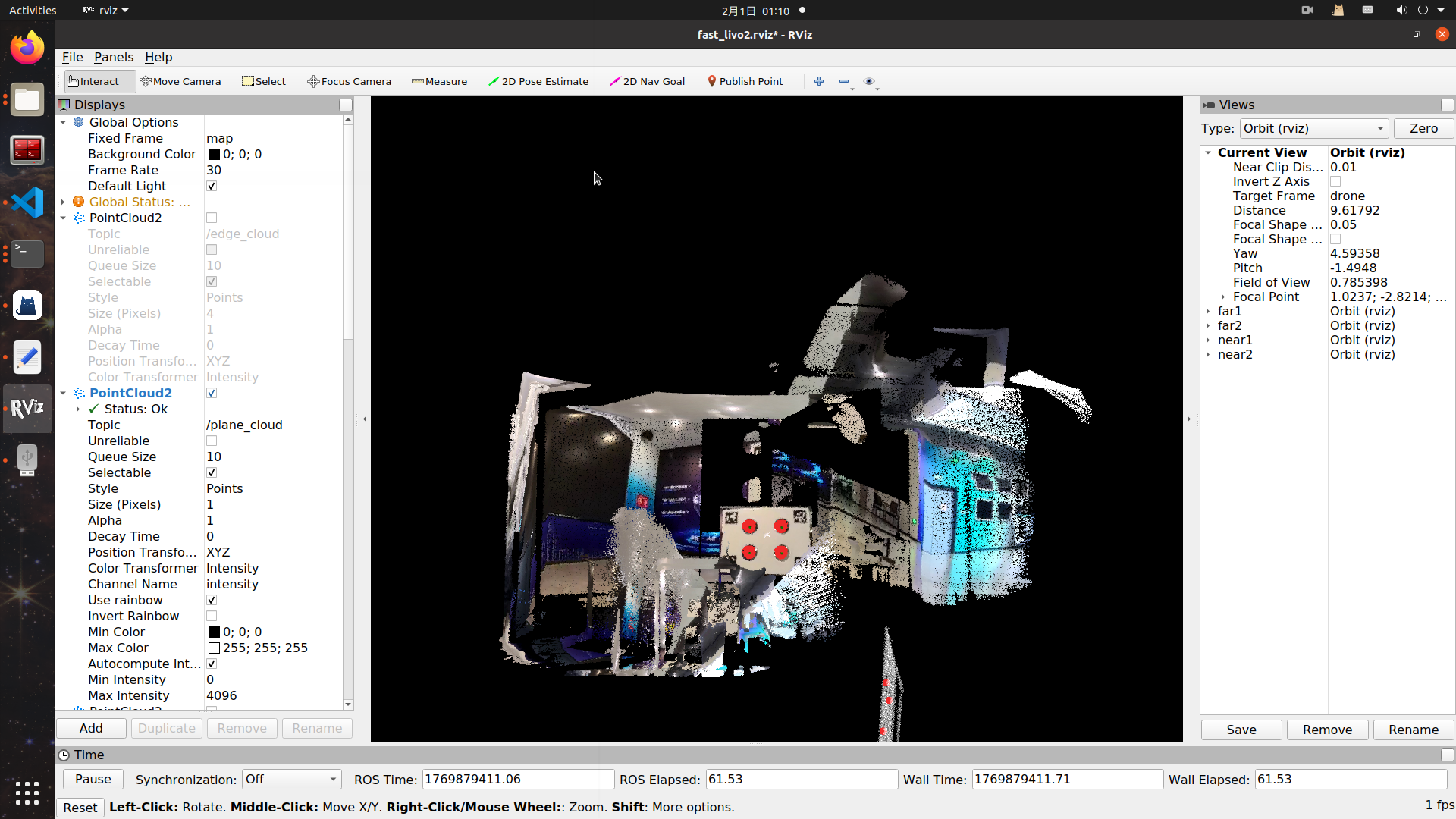

bak相机着色

对于鱼眼相机图像还需后续处理,不过已经可以发现它在边缘处出现了角分辨率低的问题.
